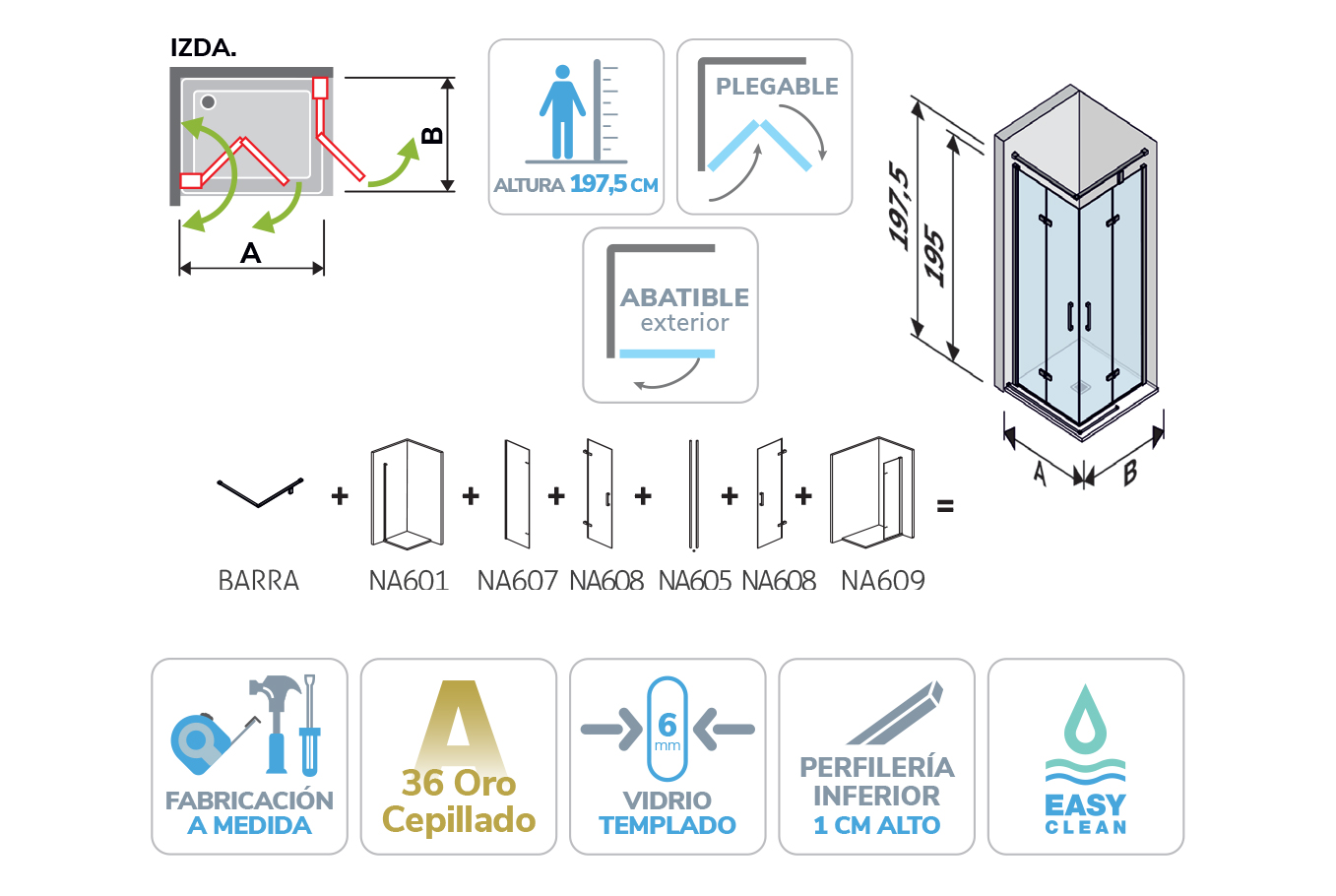

Angular de ducha Nardi plegable + abatible (NA325)
VER PVP DEL PRODUCTO
Angular de Ducha Plegable + Abatible + Fijo · Lado Puerta Plegable
| Ref. | Ancho (A) | Transparente | Guía de consulta técnica | |||||
|---|---|---|---|---|---|---|---|---|
| 05 Negro Mate 36 Oro Cepillado | 16 Plata Brillo | Ref. identificativa en albaranes y facturas | Identificación del embalaje | Desarrollo ver dibujo técnico | ||||
| PVP | PVP | Puerta 1 (NA607) | Puerta 2 (NA608) | Puerta (P1) | Puerta 2 (P2) | |||
| NA325 Puerta Plegable |
64-65,5 | NA601 + 607 + 608 + 605 | 35 | 30 | 33,8 | 22,8 | ||
| NA325 Puerta Plegable |
67-68,5 | NA601 + 607 + 608 + 605 | 38 | 30 | 36,8 | 22,8 | ||
| NA325 Puerta Plegable |
69-70,5 | NA601 + 607 + 608 + 605 | 35 | 35 | 33,8 | 27,8 | ||
| NA325 Puerta Plegable |
72-73,5 | NA601 + 607 + 608 + 605 | 38 | 35 | 36,8 | 27,8 | ||
| NA325 Puerta Plegable |
74-75,5 | NA601 + 607 + 608 + 605 | 40 | 35 | 38,8 | 27,8 | ||
| NA325 Puerta Plegable |
77-78,5 | NA601 + 607 + 608 + 605 | 38 | 40 | 36,8 | 32,8 | ||
| NA325 Puerta Plegable |
79-80,5 | NA601 + 607 + 608 + 605 | 40 | 40 | 38,8 | 32,8 | ||
| NA325 Puerta Plegable |
82-83,5 | NA601 + 607 + 608 + 605 | 48 | 35 | 46,8 | 27,8 | ||
| NA325 Puerta Plegable |
84-85,5 | NA601 + 607 + 608 + 605 | 45 | 40 | 43,8 | 32,8 | ||
| NA325 Puerta Plegable |
87-88,5 | NA601 + 607 + 608 + 605 | 48 | 40 | 46,8 | 32,8 | ||
| NA325 Puerta Plegable |
89-90,5 | NA601 + 607 + 608 + 605 | 45 | 45 | 43,8 | 37,8 | ||
| NA325 Puerta Plegable |
92-93,5 | NA601 + 607 + 608 + 605 | 48 | 45 | 46,8 | 37,8 | ||
| NA325 Puerta Plegable |
94-95,5 | NA601 + 607 + 608 + 605 | 50 | 45 | 48,8 | 37,8 | ||
Compensación: 1,5 cm
Angular de Ducha Plegable + Abatible + Fijo · Lado Fijo + Puerta Abatible
| Ref. | Ancho (B) | Transparente | Guía de consulta técnica | |||||
|---|---|---|---|---|---|---|---|---|
| 05 Negro Mate 36 Oro Cepillado | 16 Plata Brillo | Ref. identificativa en albaranes y facturas | Identificación del embalaje | Desarrollo ver dibujo técnico | ||||
| PVP | PVP | Fijo 1 (NA609) | Puerta 1 (NA608) | Fijo (F1) | Puerta 1 (P1) | |||
| NA325 Fijo + Puerta Abatible |
64-66,5 | NA609 + 608 + 605 | 20 | 45 | 21,5 | 37,8 | ||
| NA325 Fijo + Puerta Abatible |
67-69,5 | NA609 + 608 + 605 | 28 | 40 | 29,5 | 32,8 | ||
| NA325 Fijo + Puerta Abatible |
69-71,5 | NA609 + 608 + 605 | 20 | 50 | 21,5 | 42,8 | ||
| NA325 Fijo + Puerta Abatible |
72-74,5 | NA609 + 608 + 605 | 28 | 45 | 29,5 | 37,8 | ||
| NA325 Fijo + Puerta Abatible |
74-76,5 | NA609 + 608 + 605 | 30 | 45 | 31,5 | 37,8 | ||
| NA325 Fijo + Puerta Abatible |
77-79,5 | NA609 + 608 + 605 | 28 | 50 | 29,5 | 42,8 | ||
| NA325 Fijo + Puerta Abatible |
79-81,5 | NA609 + 608 + 605 | 30 | 50 | 31,5 | 42,8 | ||
| NA325 Fijo + Puerta Abatible |
82-84,5 | NA609 + 608 + 605 | 28 | 55 | 29,5 | 47,8 | ||
| NA325 Fijo + Puerta Abatible |
84-86,5 | NA609 + 608 + 605 | 20 | 65 | 21,5 | 57,8 | ||
| NA325 Fijo + Puerta Abatible |
87-89,5 | NA609 + 608 + 605 | 28 | 60 | 29,5 | 52,8 | ||
| NA325 Fijo + Puerta Abatible |
89-91,5 | NA609 + 608 + 605 | 20 | 70 | 21,5 | 62,8 | ||
| NA325 Fijo + Puerta Abatible |
92-94,5 | NA609 + 608 + 605 | 28 | 65 | 29,5 | 57,8 | ||
| NA325 Fijo + Puerta Abatible |
94-96,5 | NA609 + 608 + 605 | 30 | 65 | 31,5 | 57,8 | ||
| NA325 Fijo + Puerta Abatible |
97-99,5 | NA609 + 608 + 605 | 28 | 70 | 29,5 | 62,8 | ||
| NA325 Fijo + Puerta Abatible |
99-101,5 | NA609 + 608 + 605 | 30 | 70 | 31,5 | 62,8 | ||
Compensación: 2,5 cm

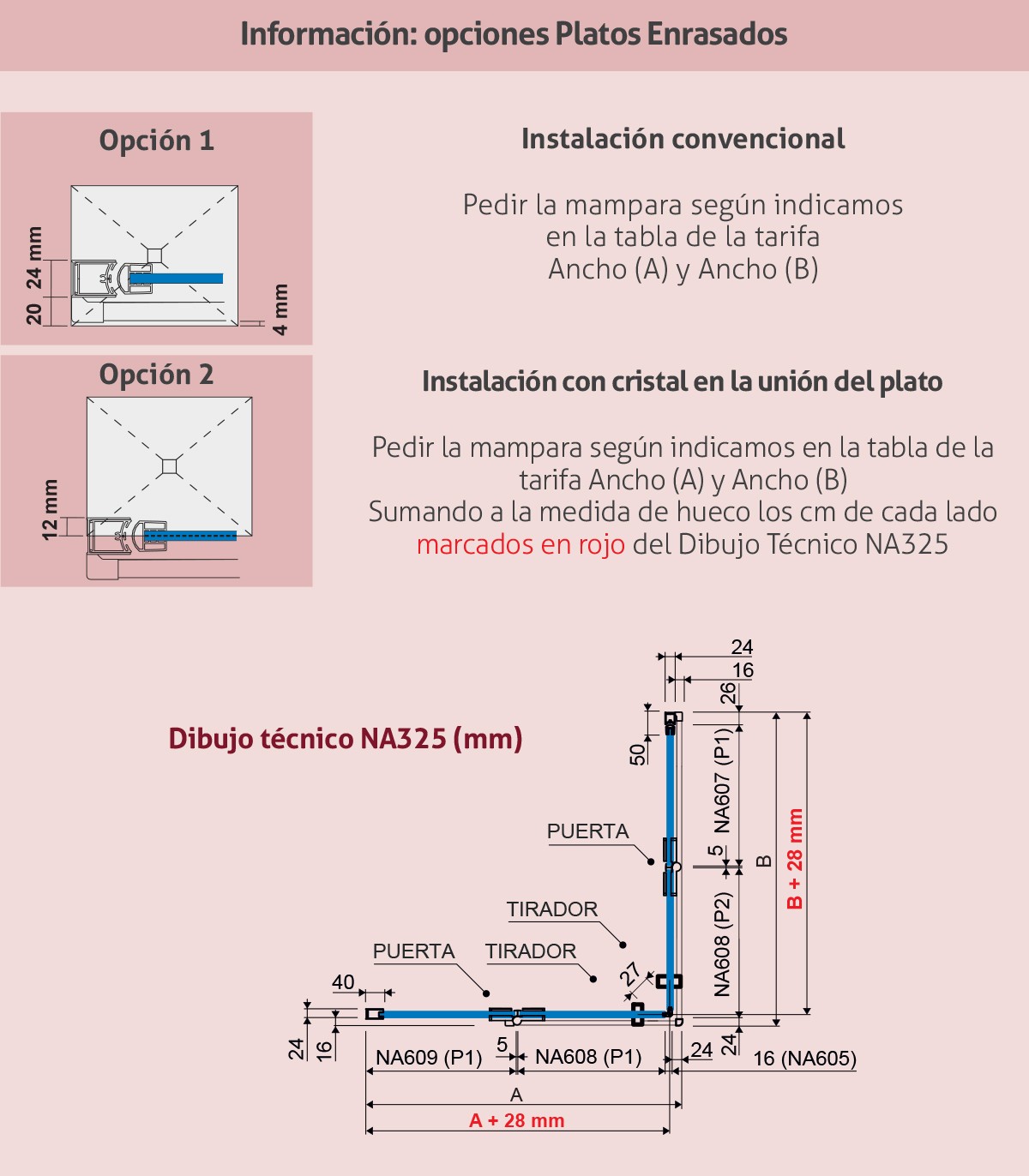

Importante: al realizar su pedido debe tener en cuenta cómo va a instalar la mampara.
Ejemplo de pedido: en medida de hueco 90 x 90 cm tiene que pedir según tabla de medida, ancho A 89-90,5 x B 89-91,5.

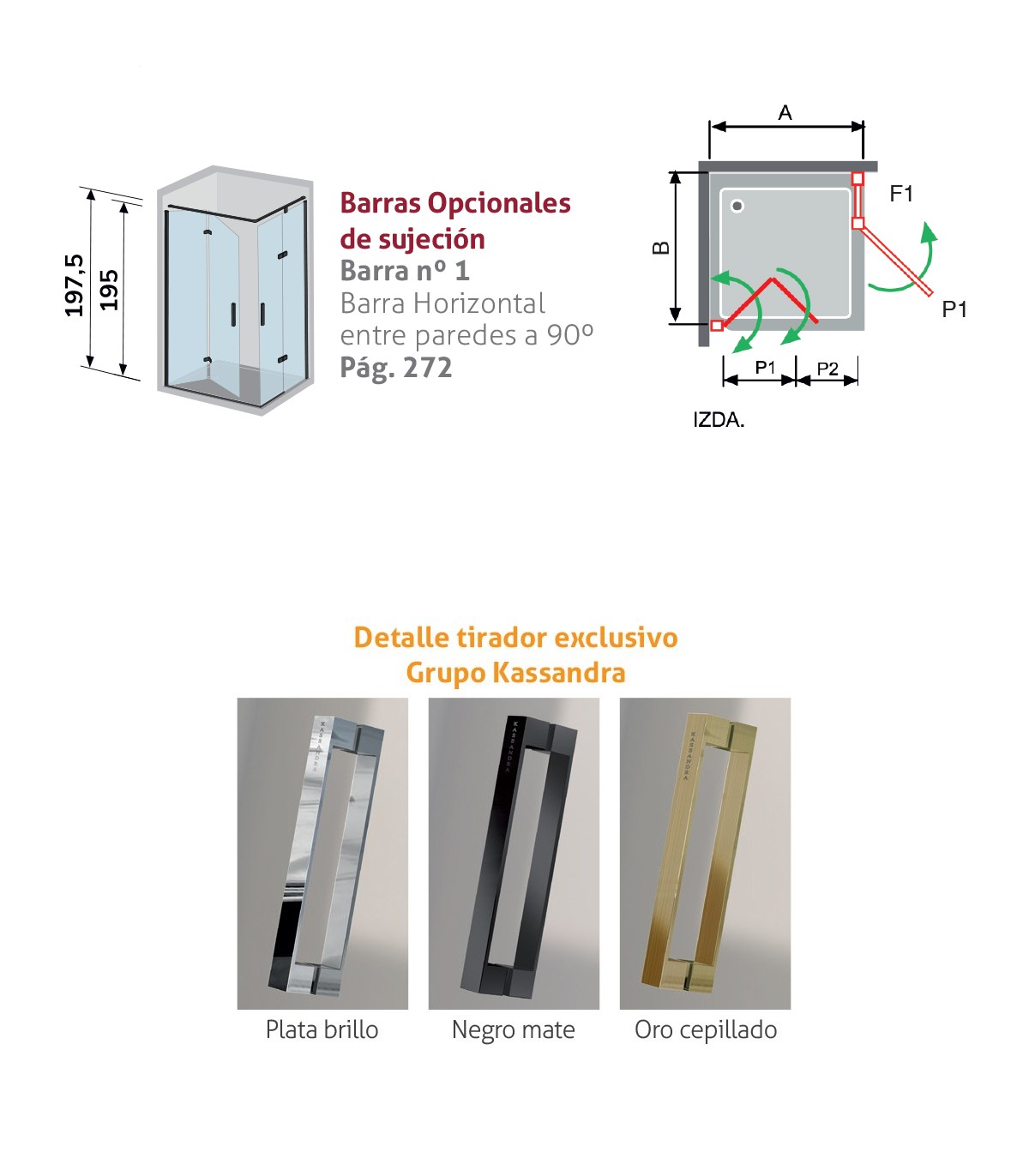

Barras opcionales de sujeción: Barra nº 1, barra horizontal entre paredes a 90º, pág. 272.
Elige Medida de Puerta Standard y el Fijo Frontal a Medida · Valor por lado
| Fijo Frontal (F1) a medida Ref. NA609 | Puerta Standard PVP (P1) 32,8 | Puerta Standard PVP (P1) 37,8 | Puerta Standard PVP (P1) 42,8 | Puerta Standard PVP (P1) 47,8 | Puerta Standard PVP (P1) 52,8 | Puerta Standard PVP (P1) 57,8 | Puerta Standard PVP (P1) 62,8 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05 Negro Mate 36 Oro Cepillado | 16 Plata Brillo | 05 Negro Mate 36 Oro Cepillado | 16 Plata Brillo | 05 Negro Mate 36 Oro Cepillado | 16 Plata Brillo | 05 Negro Mate 36 Oro Cepillado | 16 Plata Brillo | 05 Negro Mate 36 Oro Cepillado | 16 Plata Brillo | 05 Negro Mate 36 Oro Cepillado | 16 Plata Brillo | 05 Negro Mate 36 Oro Cepillado | 16 Plata Brillo | |
| PVP | PVP | PVP | PVP | PVP | PVP | PVP | PVP | PVP | PVP | PVP | PVP | PVP | PVP | |
| Hasta 30 cm | ||||||||||||||
| Hasta 40 cm | ||||||||||||||
| Hasta 50 cm | ||||||||||||||
| Hasta 60 cm | ||||||||||||||
| Hasta 70 cm | ||||||||||||||
| Hasta 80 cm | ||||||||||||||
| Hasta 90 cm | ||||||||||||||
| Hasta 100 cm | ||||||||||||||
Importante: para no paralizar su pedido, detalle medida de hueco y medida Puerta P1.
Cómo calcular su Fijo Frontal NA609 F1 a medida: a la medida de hueco debe descontar la medida de la puerta, el imán de cierre y el perfil de retención, 4,0 cm. Como resultado obtiene el fijo que necesita a medida.
Ejemplo: hueco 90 cm - puerta P1 52,8 - 4,0 cm = 33,2 cm fijo a medida.

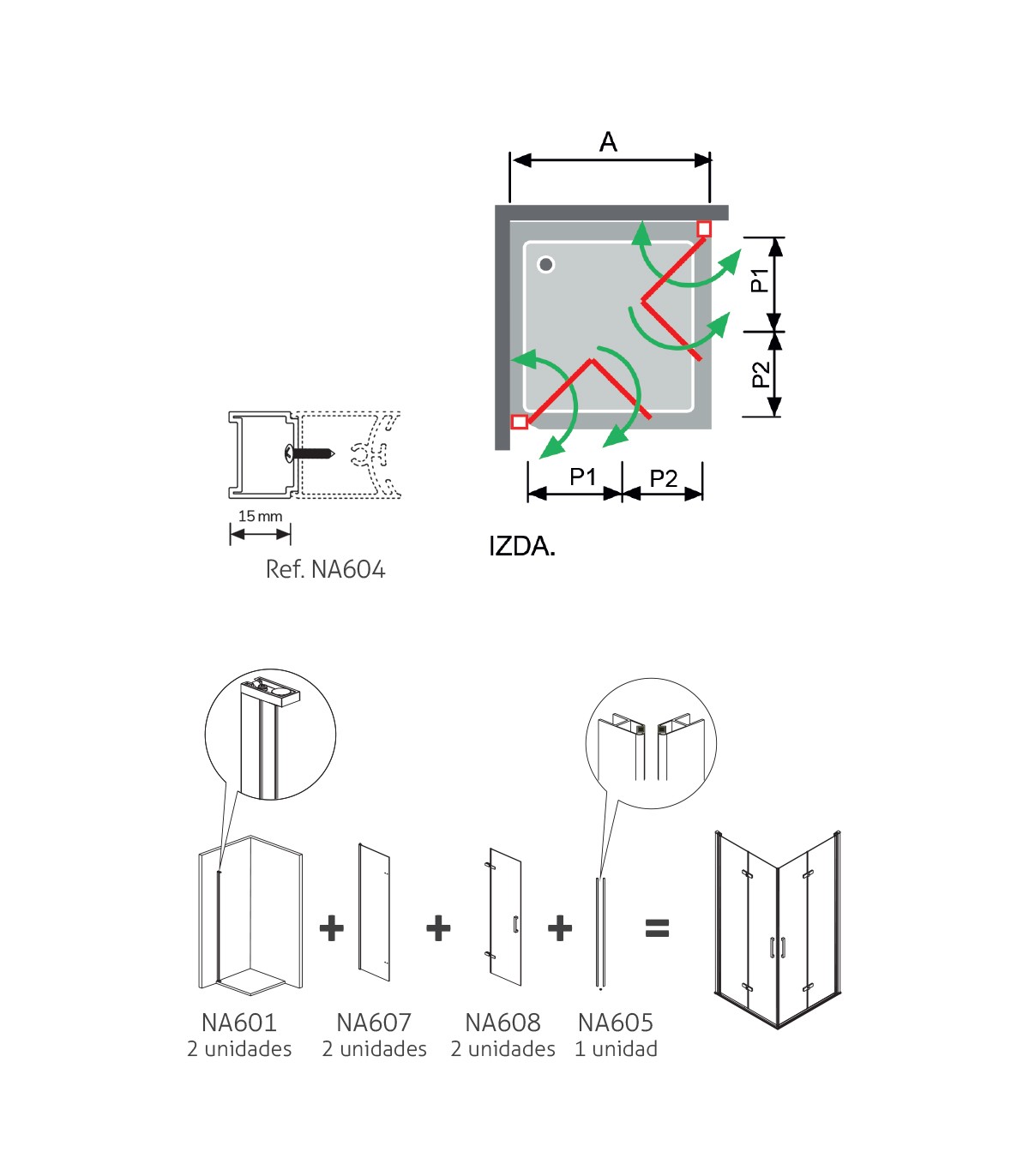

Complemento Opcional Nardi para Medidas Intermedias
| Ref. | Color | Descripción | PVP |
|---|---|---|---|
| NA604 16 | 16 Plata Brillo | Perfil suplemento de 15 mm | |
| NA604 05 | 05 Negro Mate | Perfil suplemento de 15 mm | |
| NA604 36 | 36 Oro Cepillado | Perfil suplemento de 15 mm |
Ejemplo: medida de hueco 91 x 91,7 cm, elegir el intervalo de medida Ancho (A) 89-90,5 x B 89-91,5 y añadir un complemento NA604 para ampliar medida a cada lado.
Fabricación a medida · Angular de Ducha Plegable + Abatible + Fijo
| Ref. | Ancho (A+B) | 36 Oro Cepillado | ||
|---|---|---|---|---|
| Transparente PVP | Decorado PVP | Mateado PVP | ||
| NA325 36 | Hasta 130 | |||
| NA325 36 | Hasta 140 | |||
| NA325 36 | Hasta 150 | |||
| NA325 36 | Hasta 160 | |||
| NA325 36 | Hasta 170 | |||
| NA325 36 | Hasta 180 | |||
Información: producto a medida incluye barra opcional, sin coste adicional.
Importante: para no paralizar su pedido detalle medida de hueco y puertas abatibles, indicando a qué lado del plato, derecha o izquierda, corresponde cada medida.
Observaciones: medida máxima puerta 100 cm.
Acristalamiento: vidrios decorados impresión digital, plazo de envío de 6 a 8 días hábiles pág. 269.
Complementos Opcionales · Fabricación a medida
| Ref. | Descripción | PVP |
|---|---|---|
| INNA | Incremento en ancho, cada 10 cm o fracción | |
| INNA | Mampara con corte irregular |
