Angular de ducha Prisma (PI607+PI607)

Tutorial de instalación

PARA ESPACIO REDUCIDO

FÁCIL INSTALACIÓN

Ref.	Plato de Ducha	Ancho (A)	Fondo (B)	Apertura (C)
PI607 + PI607	80 x 70	76,5-78	66,5-68	37,8
PI607 + PI607	90 x 70	86,5-88	66,5-68	41,8
PI607 + PI607	100 x 70	96,5-98	66,5-68	46,0
PI607 + PI607	110 x 70	106,5-108	66,5-68	53,0
PI607 + PI607	120 x 70	116,5-118	66,5-68	54,7

PI607 + PI607	80 x 80	76,5-78	76,5-78	41,2
PI607 + PI607	90 x 80	86,5-88	76,5-78	44,9
PI607 + PI607	100 x 80	96,5-98	76,5-78	48,8
PI607 + PI607	110 x 80	106,5-108	76,5-78	52,9
PI607 + PI607	120 x 80	116,5-118	76,5-78	58,2

PI607 + PI607	90 x 90	86,5-88	86,5-88	51,9
PI607 + PI607	100 x 90	96,5-98	86,5-88	55,8
PI607 + PI607	110 x 90	106,5-108	86,5-88	59,8

PI607 + PI607	100 x 100	96,5-98	96,5-98	55,3

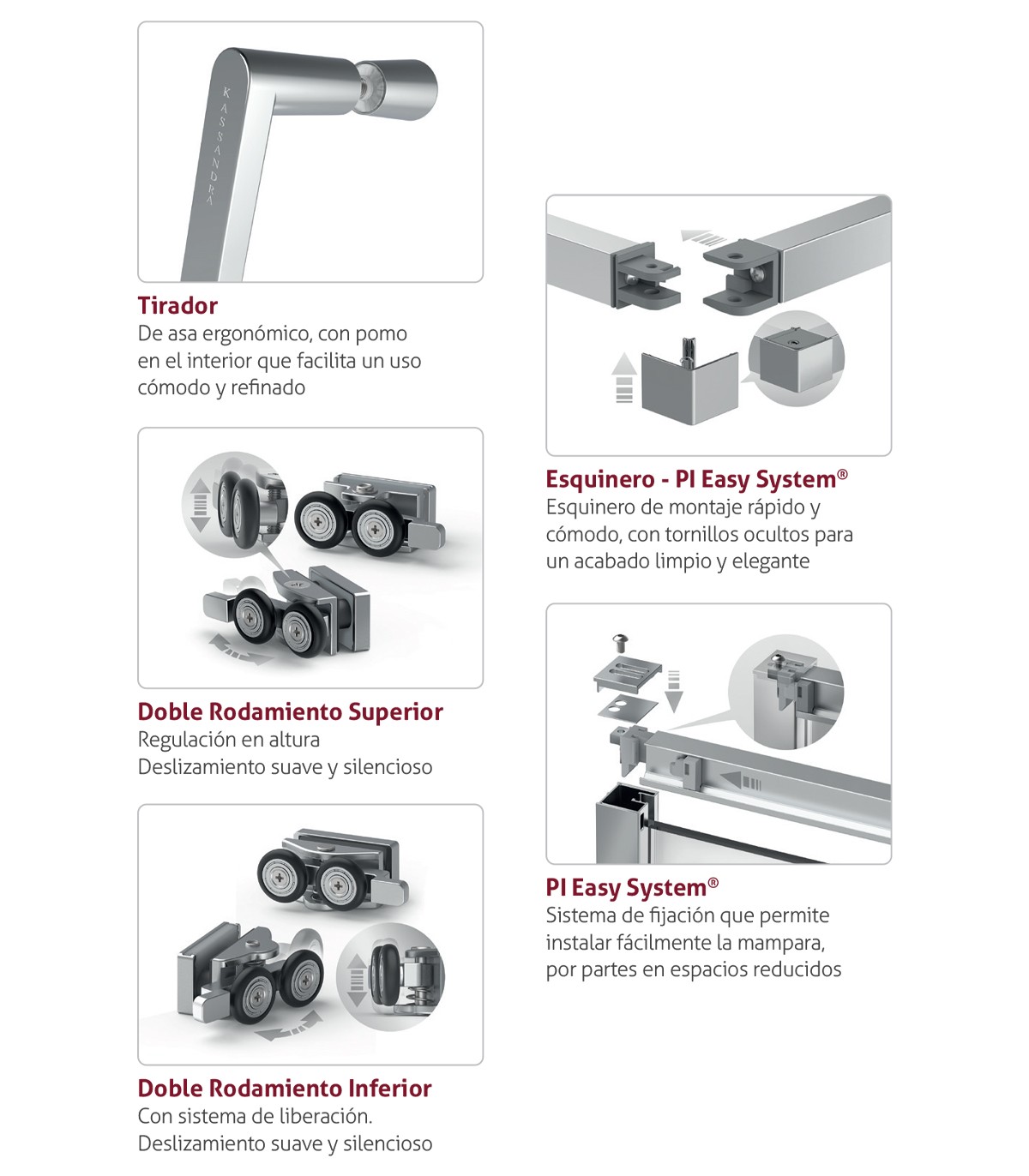

Sistema de instalación sin tornillos

Rodamientos superior e inferior dobles y regulables

Ref.	Descripción	PVP

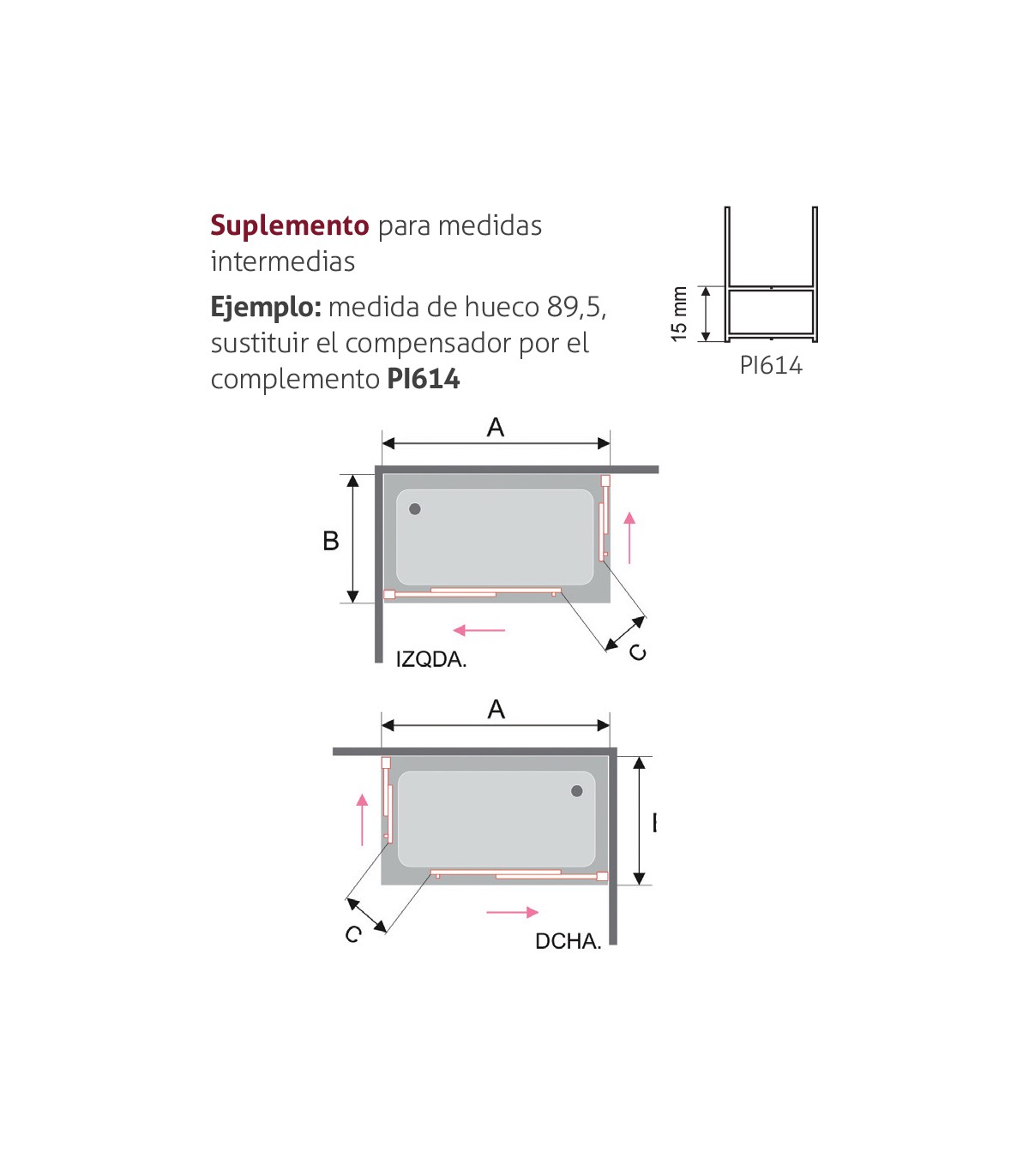

PI614	Perfil suplemento de 15 mm

Suplemento para medidas intermedias
Ejemplo: medida de hueco 89,5 sustituir el comensador por el complemento PI614
